动态平衡电动二通阀 使用及安装说明书 Electric Dynamic Balancing Valve(For FCR)

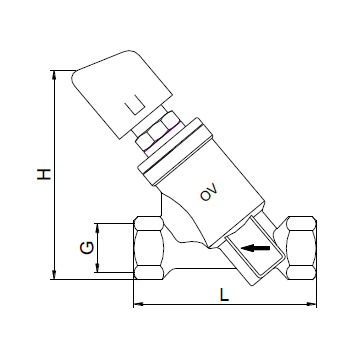

用途： 本系列产品主要用于解决暖通空调系统中的水力失调问题，是集动态平衡和电动二通于一体的产品，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。 原理： 1 通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。 2 根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。 技术参数： 黄铜阀体（配电热式开关驱动器，可根据要求改变通电开关，具体参照电热头操作说明书）。 阀体参数 型号 规格 阀门形式 偏差 公称压力 介质温度 压差(kpa) 流量m3/h EDTV2 DN15/20 二通 5% 25Bar 2~90°C 20-150/25~240/30-300 0.45~1.76 流量按客户需求定制 驱动器技术参数： 编号 电压 功率 环境温度 电缆长度 防水性 1012815 230V 1.8W 0~60ºC 1米 IP54 1012816 24V 1.8W 安装尺寸 规格 G L(mm) H(mm) DN15/20 Rp1/2”/Rp3/4” 105 145～150 安装及注意事项 1 注意驱动器参数，根据要求来定工作电压。 2 产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器。 3 预留空间以方便维护调试。 4 安装时应注意保证水流方向与阀体上箭头所指方向一致。 若有改动，恕不通告。 DESCRIPTION: Oventrop electric dynamic balancing valve is used to solve the problem of hydronic maladjustment in heating and air conditioning system.It has combined two functions of dynamic balancing and electric on-off in one body.It has strong anti-jamming ability and high degree of accuracy,so it has good use in variableness flowrate system. BASIC PRINCIPLE： 1 It dynamically balances system resistance by the function of dynamic balancing, and keeps the water flow rate invariableness while the system pressure fluctuate; 2 It regulates the on/off position of valve to pace the input signal, So it has the on/off function. Valve parameter Model Size Name deviation pressure temperature Difference pressure Range (kpa) Flow rate m3/h EDTV2 DN15/20 Two-way 5% 25Bar 2~90°C 20-150/25~240/30-300 0.45~1.76 Electric Actator Item number Woking voltage Power Environment temperature Wire length Waterproof ability 1012815 230V 1.8W 0~60ºC 1 meter IP54 1012816 24V 1.8W SIZE. Size G L(mm) H(mm) DN15/20 Rp1/2”/Rp3/4” 105 145～150 INSTALLATION AND ATTENTION 1 Oventrop supply two types of actator, Please carefully read the installating information ,check the parameter of the product and ensure that the parameter ,such as the size and signal,match the demand. 2 The product has been tested in the factory,It should be kept away from the danger and damage in the spot. 3 Please keep it vertical while installating,Please leave enough space for installation and maintenance. 4 The direction of flow must match the arrow direction on the valve body.
